ZTQX-4C梁式傾斜儀(智能)

上一：ZTQX-5C埋入傾斜儀(智能)

下一：ZTQX-2C傾斜儀(智能)

描述

產品用途

梁式傾斜儀適用于安裝在混凝土大壩、面板壩、土石壩等水工建筑物，及工民用建筑、道路、橋梁、隧道、路基、土建基坑等測量其傾斜變化量，方便實現測量數據的自動采集。梁式傾斜儀采用的是高精度MEMS傳感器，可靠性好，穩定速度快，鋁合金基尺，堅固耐用，輸出信號為RS485數字量，直接顯示工程值(位移或角度)，同步測量埋設點的溫度。梁式傾斜儀不銹鋼結構、抗沖擊、接地防雷、測值穩定、長期工作在水下。梁式傾斜儀測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

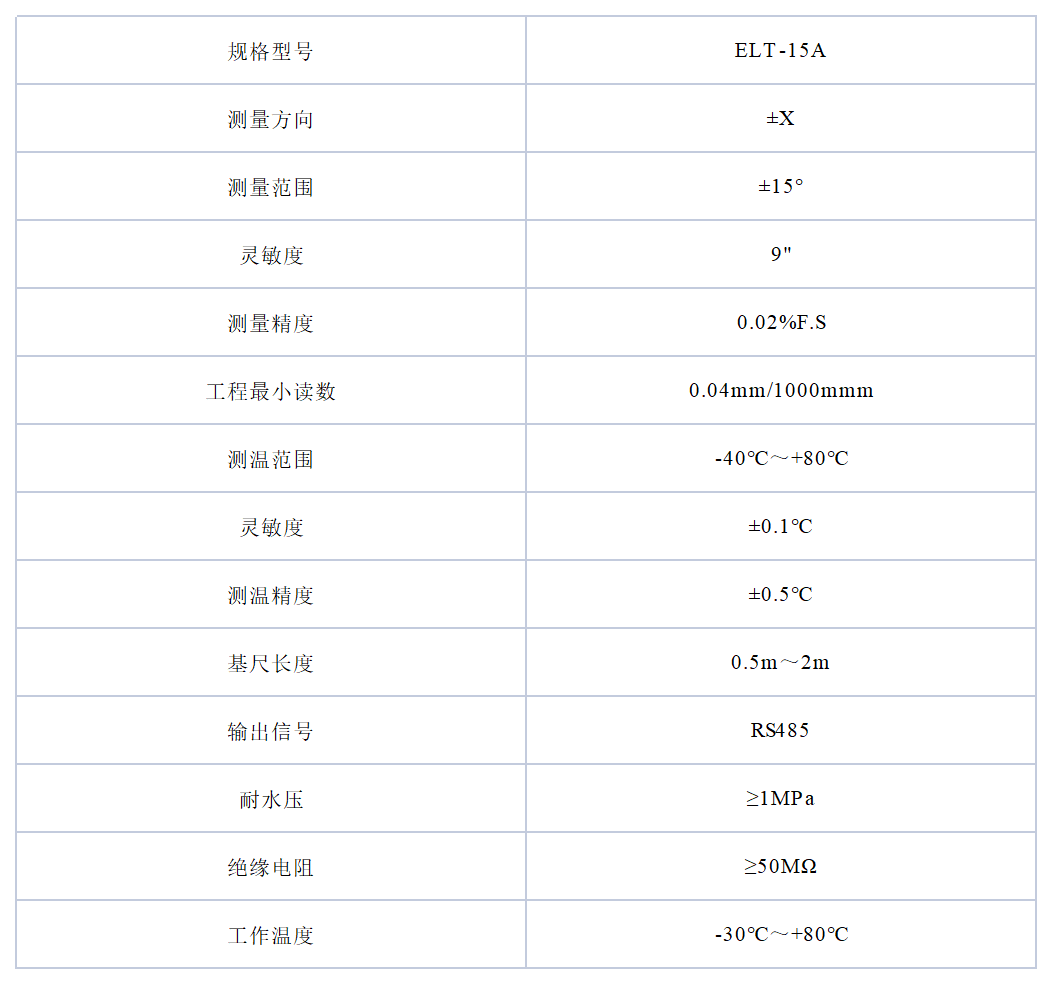

技術參數

使用指南

1.1 讀數儀測量：測量用ZTVW-102E 型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接梁式傾斜儀的輸出電纜，梁式傾斜儀電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。梁式傾斜儀內存貯有該儀器編號、標定系數 K、溫度修正系數 b 等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支梁式傾斜儀電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支梁式傾斜儀所對應的編號及身份信息。

1.2 自動化測量：自動化測量用 MCU-32 型分布式模塊化自動測量單元可接入 8～32 支梁式傾斜儀，用 GDA1602(1/4/8/16)型全功能采集儀可接入 1～16 支梁式傾斜儀，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的梁式傾斜儀信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
