ZTSW-106跟蹤式滲壓計(智能)

上一：ZTSE-130A投入式水位計(智能)

下一：ZTSW-221振弦式揚壓力計(智能)

描述

產品用途

跟蹤式滲壓計適用于長期布設在水工建筑物或巖土邊坡的測壓管內，測量測壓管內水位的變化量；亦用于長期監測水庫、河流、湖泊等水位的變化量。跟蹤式滲壓計采用進口硅壓機芯、全不銹鋼結構，24×120mm的靈巧體積，可方便的放置在含1英寸以上的測壓管內。跟蹤式滲壓計為智能傳感器，輸出信號為物理量并溫度、氣壓自動補償，同步測量布設點的溫度。全不銹鋼結構、尺寸￠24×128mm、抗沖擊、接地防雷、溫度氣壓自動補償。跟蹤式滲壓計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

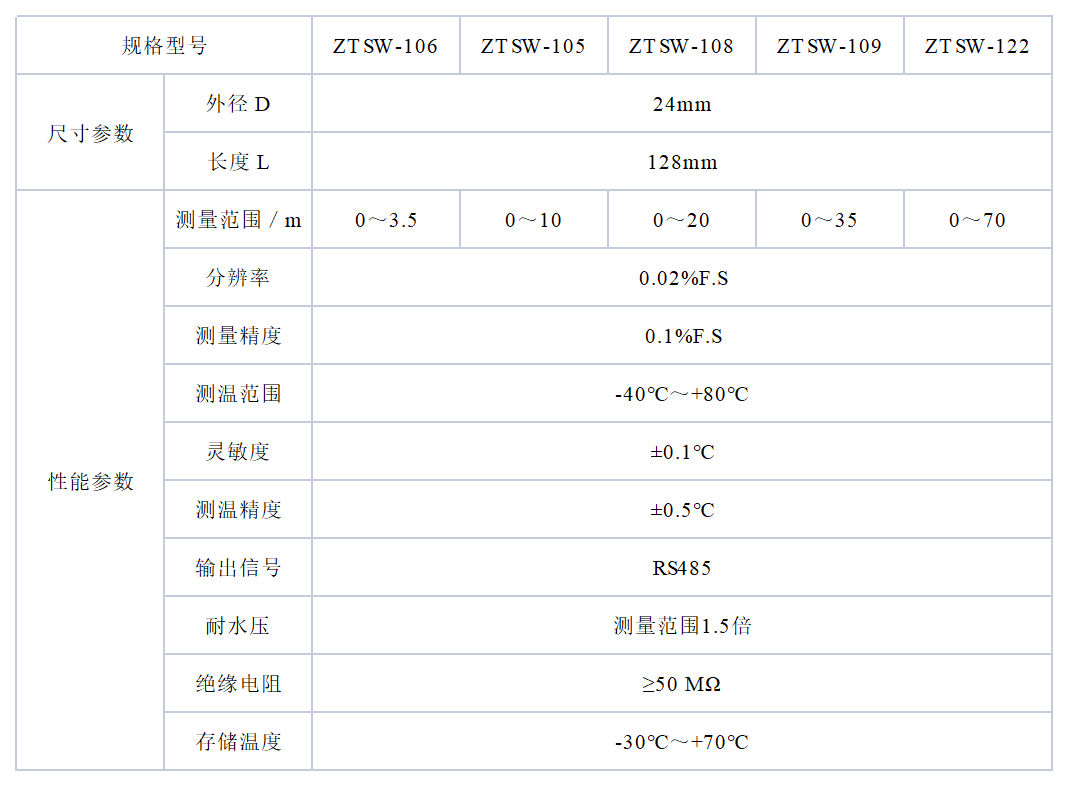

技術參數

工作原理：根據DLT 5259-2010 《土石壩安全監測技術規范》內容監測壩體滲漏的方式是安裝揚壓力測壓管，實時監測壩體的浸潤線，通過安裝在測壓管中的跟蹤式滲壓計及數據采集模塊將揚壓力數據自動采集，采集數據上傳云平臺，繪制浸潤線。繪制的浸潤線共有三條，第一條線是該本壩的設計理論安全浸潤線，第二條線是實測的實時浸潤線，第三條線是風險閾值浸潤線。當壩體超限(漫頂)或管涌(滲漏)，浸潤線都會有大的跳變，水位超限時設在壩軸線上游的揚壓力明顯抬升，管涌時壩軸線下游的揚壓力會驟降，將實測浸潤線與數據庫中的歷史閾值識別對比，其值接近風險閾值浸潤線時就形成了超限或管涌，壩體將出現險情，應及時處置。將土石壩潰決警兆識別與預警方法用云平臺大數據實時采集、識別評判、閾值對比、警兆預警，是土石壩安全監測信息化的方向。

使用指南

1.1 讀數儀測量測量用 ZTVW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接跟蹤式滲壓計的輸出電纜，跟蹤式滲壓計電纜定義：紅(+)、黑(-) 芯線為電壓輸入端，電壓輸入值≥12V；白(A)綠(B)為信號輸出端，電壓輸出值≤2V。跟蹤式滲壓計內附有智能識別芯片，其內存貯有該跟蹤式滲壓計的編號、標定系數 K、溫度修正系數 b 等信息。讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支跟蹤式滲壓計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支跟蹤式滲壓計所對應的編號及身份信息。

1.2 自動化測量自動化測量用ZTCU-32 型分布式模塊化自動測量單元可接入 8～32 支跟蹤式滲壓計，用 GDA1602(1/4/8/16)型全功能采集儀可接入 1～16 支跟蹤式滲壓計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出信號，測量通道任意組合，具有智能識別讀取跟蹤式滲壓計身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
