產品用途
用于檢測各種橋梁梁體、橋墩、懸索等建筑物結構的撓度及
位移的動態、靜態變形。起重機吊臂變形檢測、高層建筑物 變形監測、振動實驗室震動模型試驗。
工作原理
利用圖像模糊識別技術，準確跟蹤被測物上標識點及
被測物上點與點之間的運動軌跡，準確測量物體的動靜態位移變形
技術指標
測量方式：多通道多目標同步實時測量
檢測距離：0-500 米
識別分辨率：測量范圍的十萬分之一
測量精度：±0.01mm
采樣頻率：≥100Hz
圖像分辨率：1280x1024（640x512）
多通道同步數據電纜：2.2米
通道數量：≤8
影像存儲方式：同步
數據采集方式:三防工作站
數據傳送方式：USB
數據查看方式：各測點數據曲線在動態可伸縮圖表（≤100圖表）中獨立顯示

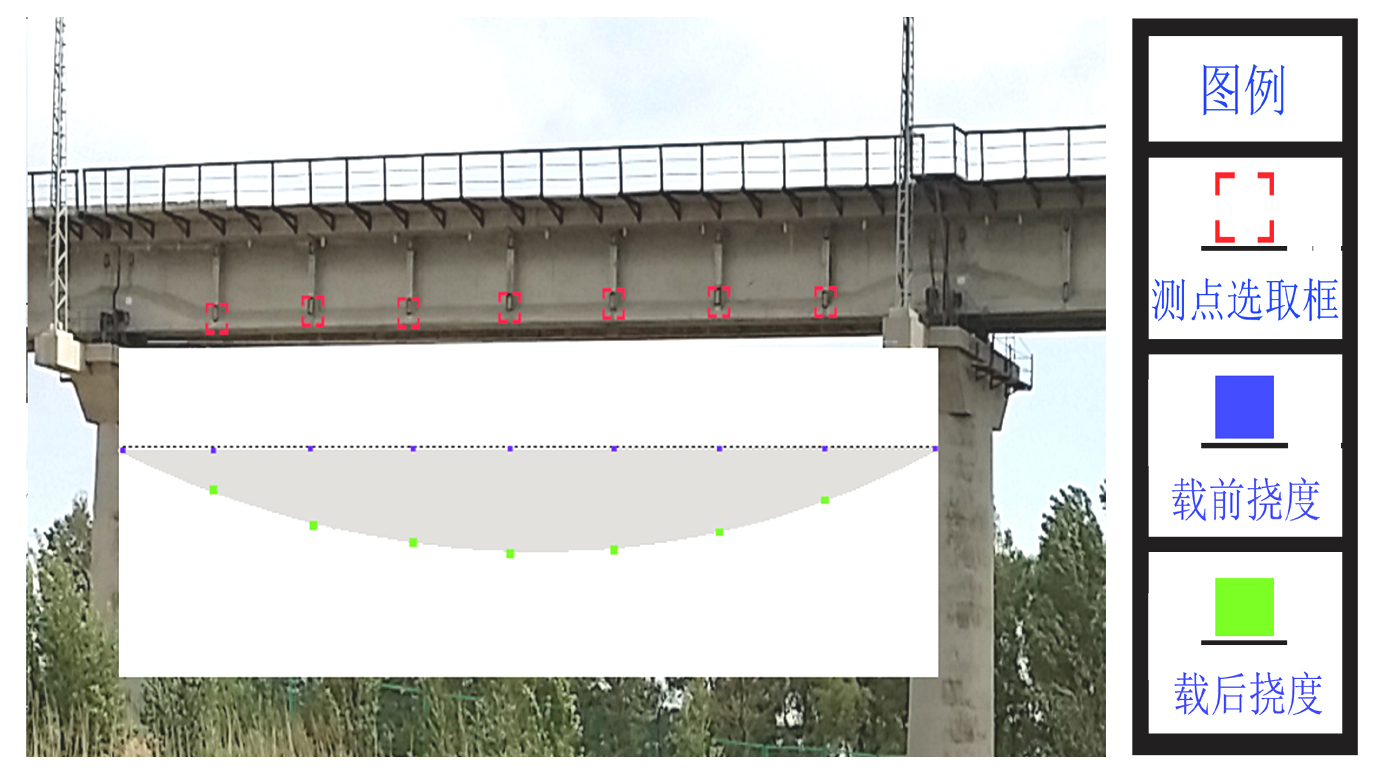

?測量點選取示意圖
?軟件界面
?京開高速跨線橋載荷試驗——多點撓度測量現場
